算力需求激增驱动石英纤维电子布产业升级，行业格局加速重塑

随着2026年商业化应用全面提速，AI正从“模型迭代”迈向“全场景渗透”的新阶段。以AI服务器、通信设备、智能汽车及物联网为代表的终端应用呈现爆发式增长，驱动整个底层硬件产业链向高端化、高性能化加速跃迁。其中，PCB（印制电路板）作为电子产品的“骨架”，其高端化升级直接带动了低介电电子布等关键原材料的旺盛需求。

市场机构普遍预测，自2025下半年起，随着算力基础设施建设与高频高速传输需求的集中释放，上游电子纱、电子布等核心材料的价格有望开启新一轮上行周期。这一趋势不仅印证了AI规模化部署对实体产业的深度拉动，更标志着以“算力+连接”为双引擎的AI基础设施正进入价值重分配与供应链重塑的关键窗口期。

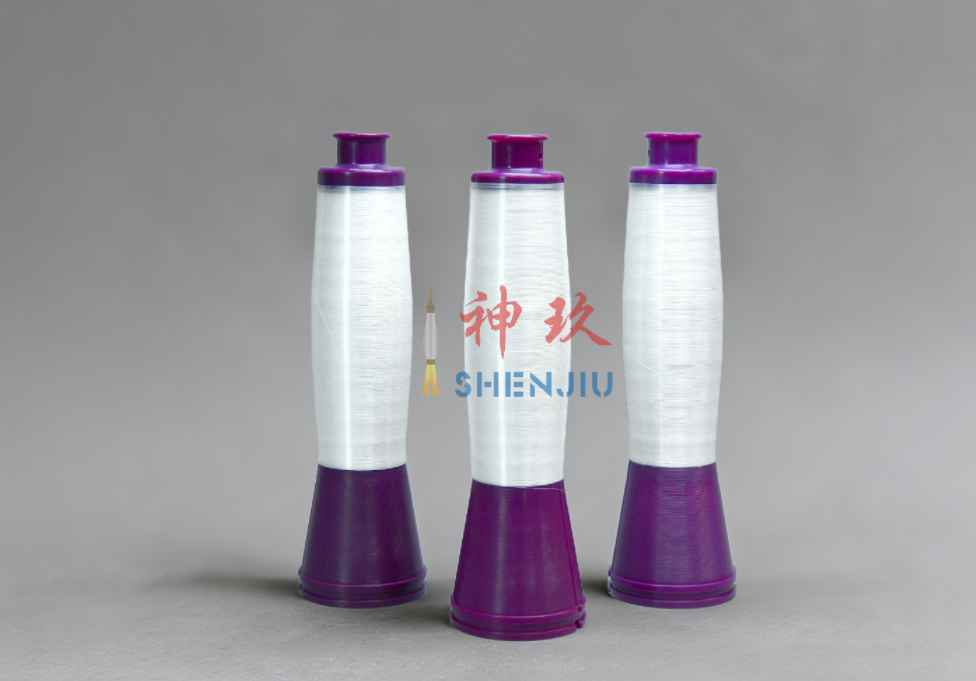

作为支撑AI发展的高端电子材料，电子纱单丝直径在4-9μm，由高岭土、硼钙石、石英砂等加热成玻璃液，再经玻璃纤维拉成单丝后合捻成玻纤纱，具有高强度、高耐热、化学稳定等特点，浸以不同树脂组成的胶粘剂，单面或双面覆以铜箔，经热压制成覆铜板（CCL），利用油墨、蚀刻液等生产印刷电路板（PCB），广泛应用于AI服务器，数据中心交换机，高端手机，无人机，电池，高端电脑，物联网，无人驾驶等高端工业领域。

随着对运算频次和大规模数据交换需求的爆发，PCB层数不断叠加，石英纤维电子布厚度越来越薄，并朝着超薄、极薄化发展，对石英纤维电子纱的单位使用量会有所降低，但对电子纱的品质和性能要求将越来越高，尤其是直径小于4μm的超细纱和极细纱需求有望提升。这也意味着对技术要求进一步提升，促使国内石英纤维电子纱/电子布生产企业不断攻克技术难题，推动产品迭代升级。

虽然市场需求增加预期明显，但产能不可能在短期内大规模增长。一是受限于技术升级难度大、门槛高，虽有部分厂家新的生产线在建设，但短期内上量不太可能；二是考虑到电子纱池窑冷修等因素，电子纱供应能力在今年下半年或许有所下降，如此必然会影响市场供应量；三是未来产品趋向高端化、小型化和轻薄化发展，对石英纤维电子布产品品质和性能的要求提升，因此近年来国内公司更多将重心放在技术研发和产品结构升级上，总产能增加或许不多。

石英纤维电子纱作为高端复合材料的关键基础材料，其未来发展将深度融入新一代信息技术、物联网、智能装备等领域。AI的爆发推动PCB及其相关产业链升级换代，高端需求日益增长推动对大尺寸、高速多层PCB增长，其高负载工作环境也对PCB的规格、品质提出了更高的要求。IDC相关数据显示，网络交换机正快速向800Gbps端口规格升级，预计到2026年，800Gbps端口将占数据中心交换机收入的28%。

        高频高速CCL材料主要参考指标为介电损耗因子和介电常数，介电常数越低，信号在介质中的传输速度越快、传输能力更强；介电损耗值越低，信号在介质中的传输完整性越好，可有效降低信号损失，而石英纤维电子布是决定覆铜板介电性能的关键材料，因此电子布生产企业需要根据CCL的介电需求开发对应等级的低介电电子布，行业格局也将进一步被重塑。
