行业动态
诚聘优秀人士加入我们的团队

联系我们
Contact

河南神玖天航新材料股份有限公司

地址:郑州市高新技术开发区合欢街138号

电话:0371-61703018

手机:13071011961

网址:www.shenjiu88.com

您的当前位置:首页>新闻动态>行业动态

石英类原料的晶型转化

发布日期:2021-09-09 10:03:38 作者:admin1 点击:254

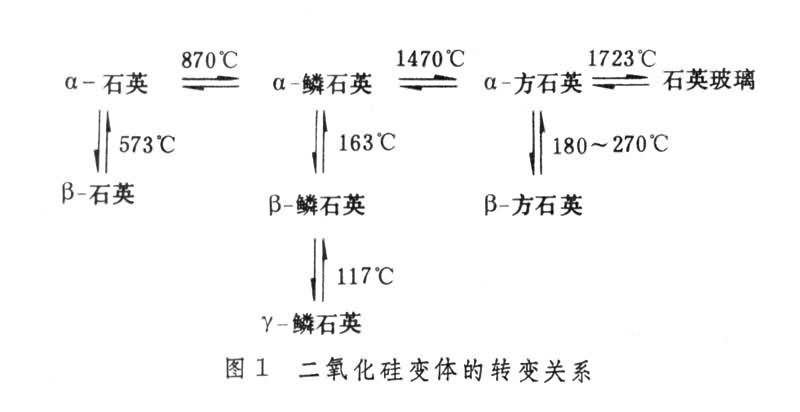

石英类原料在加热过程中会发生复杂的多晶转变,同时伴随体积变化,这是使用石英类原料时必须注意的一个重要性质。其晶型间相互转变温度和体积变化情况见下图:


石英的晶型转化规律可用于指导硅砖、陶瓷和玻璃制品的生产及使用。重建性转变即α-石英、α-鳞石英、α-方石英间的转变,尽管体积变化大,但由于转化速率慢,对制品稳定性影响不大。

位移性转变即上图中纵向系列间的转变,比如α-鳞石英、β-鳞石英和γ-鳞石英之间的转变,由于其转变速率快,较小的体积变化就可能由于不均匀应力而引起制品开裂,影响产品质量。因此,硅砖生产中加入矿化剂的目的就是为了提高产品中鳞石英含量,减少方石英生成量,以减少位移性转变所引起的体积变化。

掌握石英的晶型转化规律对于指导生产具有重要的实际意义。一方面,在使用石英类制品时,可以通过控制升温和冷却速率,来避免体积效应引起的开裂;另一方面,利用其热膨胀效应,比如将石英原料在1000℃进行预烧,又有利于石英类原料的破碎。

石英类原料是无机非金属材料工业的重要原料之一,其中应用领域里的玻璃行业,提供玻璃生产必须的SiO₂成分,并且SiO₂含量≥98%。
