几点内容让你了解石英纤维

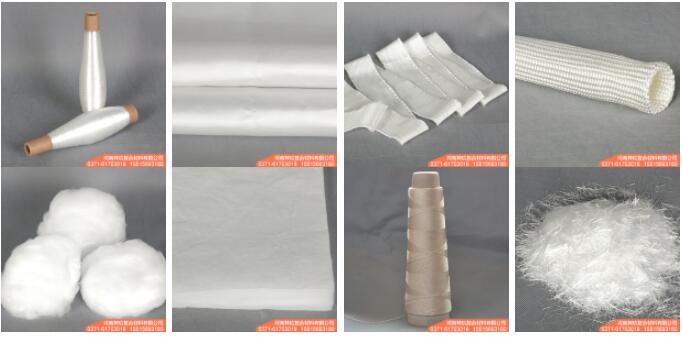

石英纤维简介
    纯度99.95%，密度2.2g/cm3。拉伸强度7GPa；拉伸模量70GPa。具有耐热、耐腐蚀和柔软性。高温下强度保持率高、尺寸稳定、抗热震性、化学稳定性、透光性及电绝缘性好。增强用长丝直径4～10μm，作为石英棉的纤维直径视用途而异，约为0.7～10μm。

石英纤维化学成分分析

表现形式：

    1）介电性能：介电系数低
石英纤维有优良的介电性能，尤其是高频高温情况下的稳定的介电性能更是其他无机纤维所不可比拟的。介电损耗方面，在1MHz时，石英的介质损耗只有D玻璃的1/8，其他纤维均低1个数量级以上。当温度低于700℃时石英的介电常数和介质损耗不随温度的升高而变化。
    2）力学性能：拉伸强度高
石英纤维含水量与收缩率低，表面微裂纹等缺陷极少，所以具有很高的拉伸强度，其拉伸强度比E玻璃纤维提高76.47%，是某纤维的5倍。石英纤维与树脂的相容性与浸润性更好，而其他复合材料的弯曲强度只有其的31%～41%，因此更适合作为高温结构增强材料。
    3）化学性：耐强酸强碱
除了氢氟酸和热磷酸外，其他业态与气态的氢卤酸和普通酸类及弱碱对它们都不起作用，同时也不溶于水和有机溶剂。
    4）热学性能：耐超高温
石英纤维SiO2含量非常高，加热到1649℃也不会熔融和蒸发。当温度连续或长期温度超过982℃时，其物理形态和隔热性能不变。石英纤维还具有优良的抗热冲击性能，如将它加热到1093℃后，迅速投入水中极冷，其物理形态不发生任何变化。

石英玻璃纤维的性能和用途（玻璃纤维）2007 第4期
